지난번에 큰 명세는 끝내 놓은 상태에서, 가상 보안 인프라 환경 구축을 시작한다.
우선 Untangle을 설치한다.
Untangle 설치 및 네트워크 구성
Untangle의 설치 자체는 간단하다. 그냥 단순히 Next만 눌러주면 되고, 일반 소프트웨어를 설치하는 방식과 유사하다고 볼 수 있다. Untangle을 설치하고 나면 로그인 창이 뜨고, 설치 시 넣어 준 아이디와 패스워드를 입력하면 다음과 같은 대시보드를 확인할 수 있다.

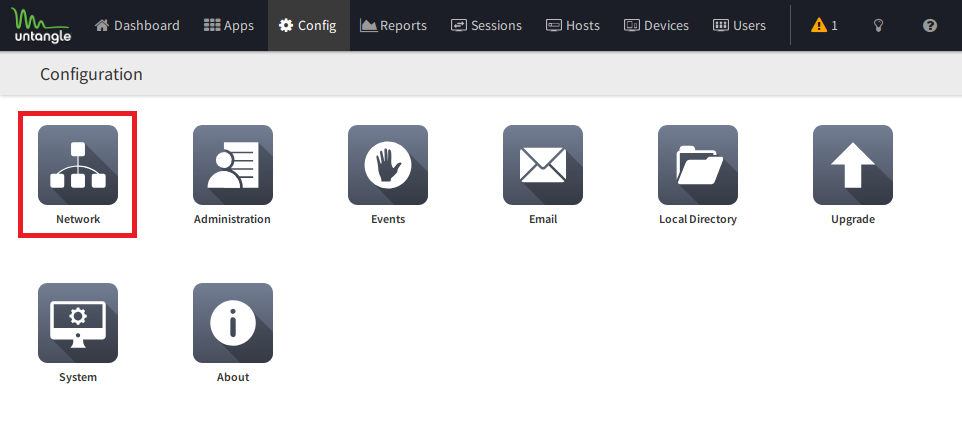

Untangle에서 중요한 것은 네트워크 설정이다. 단순히 Next만 모두 눌러준 뒤 부팅이 정상적으로 수행되었다면, 우선 Config - Network에서 Interface 창을 켜 준다. 현재 필자는 모든 설정이 완료되어 있는 상태이지만, 독자를 위해 다시 처음부터 설정을 진행할 예정이다.
우선 VMnet을 이용하여 가상 네트워크 망을 새로 만들어야 한다. 우리가 필요한 망은 1번에서 제시한 구성도처럼, 디폴트로 존재하는 NAT망을 제외하고 Office, Internal DMZ, IPS, External DMZ Zone이 필요하다.
Untangle과 연결하는 망은 NAT, Office, Internal DMZ, IPS뿐이지만, 나중에 External DMZ 망도 만들어야 하기 때문에 미리 네트워크 세팅을 해 줄 것이다.
우선 VMware 설정의 Edit - Virtual Network Editor로 들어간다.

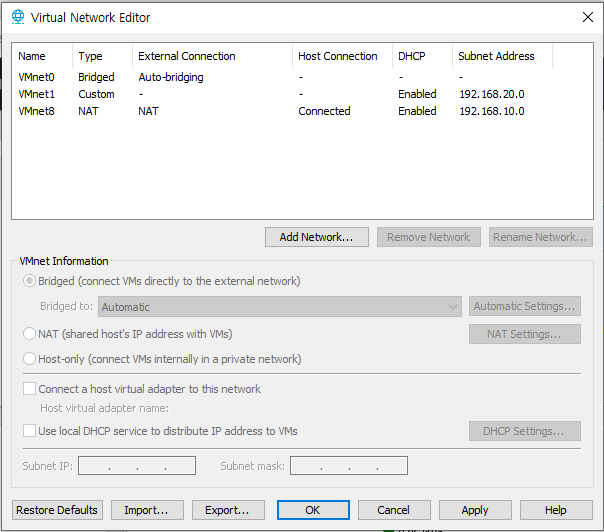

이곳에서 전체 VMnet들의 네트워크 설정이 가능하다. 관리자 권한이 아닐 경우, 확인만 가능하고 변경이 불가능하므로 우측 하단의 Change Settings 버튼을 통해 관리자 권한으로 변경한다. 이후 Reloading이 되면, 설정 변경이 가능하다.
처음에는 디폴트로 VMnet0, VMnet1, VMnet8이 구성되어 있을 것이다. 그중 VMnet8은 NAT으로 기본 설정되어 있다. 우리가 NAT로 사용하던 네트워크가 사실은 VMnet8인 것이다.
우리는 각 망을 모두 Host-only로 구성할 것이다. VMnet에는 Bridged, NAT, Host-only 구성이 존재하는데, 각각의 구성에 대한 내용은 여러 블로그에 충분히 잘 정리되어 있으니 별도로 서술하지는 않는다. 우리가 필요한 구성은 각 VMware 가상 머신끼리 연결되는 것이기 때문에, Host-only 구성을 사용한다.
Add Network 버튼을 누르고, 사용할 VMnet을 고른다. 이후 Rename Network 버튼을 통해 이름을 Office로 변경해 준다. 이름의 경우, 나중에 가상 머신의 네트워크를 세팅할 때 사용되기 때문에, 알아보기 쉬운 이름을 사용하면 된다. 필자는 사전에 정해둔 각 네트워크의 별칭을 사용할 예정이다.
이후 하단의 Host-only로 칸을 옮겨 주고, 체크박스 2개를 모두 지워 준다. 체크박스의 의미는 각각 호스트PC와 연결한다는 것, 그리고 DHCP 서비스를 사용하는 것인데, 우리는 둘 다 사용하지 않을 예정이므로 둘 다 지워 준다.
이후 Subnet IP와 Subnet mask를 설정해 준다. 필요로 하는 네트워크 ID와 Netmask를 각각 넣어주면 된다. 필자는 Office 망을 192.168.30.0/24로 설정할 예정이기 때문에, Subnet IP에 192.168.30.0, Subnet mask에 255.255.255.0을 기입해 줬다.
위 그림과 같이 네트워크를 생성해 주면 된다. 같은 방식으로, Internal DMZ, IPS, External DMZ 영역을 각각 만들어 준다.

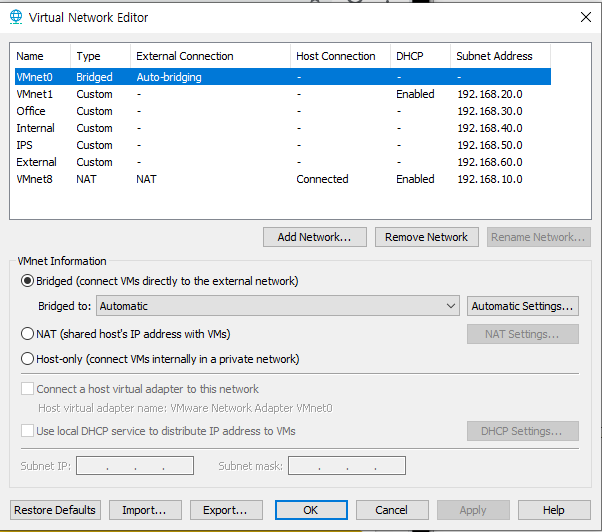

이렇게 VMnet 세팅이 완료되었다. 이제 VMnet을 사용 가능하다.
해당 VMnet들을 방화벽인 Untangle에 연결해 줘야 한다. 이를 위헤 네트워크 인터페이스를 추가해 준다.
VMware에서는 VM별로 네트워크 인터페이스를 설정해 줄 수 있는데, 우측 하단의 인터페이스 창에서 우클릭을 통해 Settings로 들어가도 되고, 좌측 라이브러리 창 또는 상단의 탭을 이용하여 Settings에 들어갈 수 있다.
Settings에서는 위와 같은 창이 뜰 것이다. 여기서 네트워크 어댑터를 추가해 주면 된다. 보통 1개로 구성되어 있을 텐데, 메인 어댑터로 두고, Office, Internal, IPS에 연결할 총 3개의 네트워크 인터페이스를 추가해 준다. 각각 우측의 Network Connection에서 Custom으로 설정하고, 우리가 미리 설정해 둔 VMnet 중 별칭을 통해 확인해서 연결해 주면 된다.

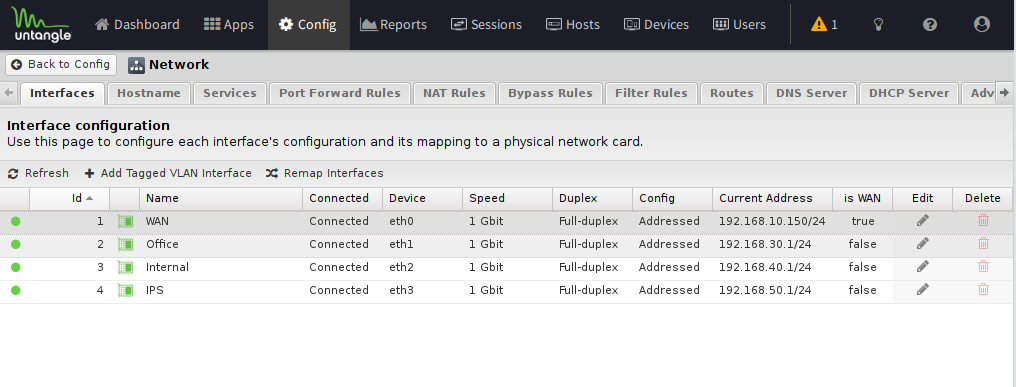

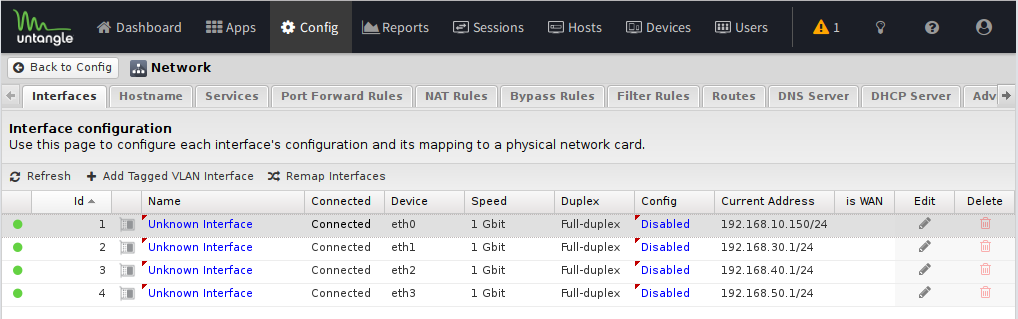

이렇게 설정이 완료되었다. 이후 Untangle에 들어가서 Config - Network에 들어가면 우리가 연결해 준 인터페이스들이 정상적으로 올라온 것을 확인할 수 있다.

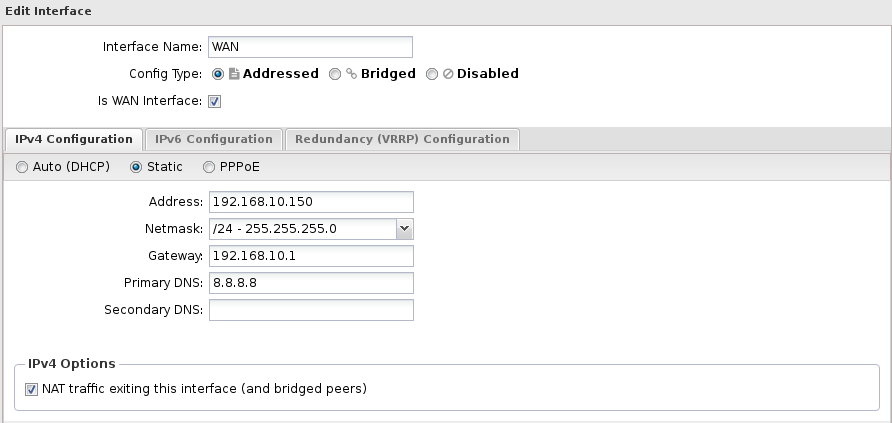

인터페이스들이 올라왔으면, edit을 눌러 준다. 이후 Config type을 Addressed로 바꿔 주고, WAN 인터페이스(외부망과 연결되는 인터페이스)만 하단의 Is WAN Interface 칸을 클릭해 준다. 우리는 NAT 영역의 주소가 WAN 인터페이스이다.
그리고 Static으로 주소, 넷마스크, 게이트웨이, DNS를 각각 설정해 준다. 동일한 방식으로 나머지 3개의 인터페이스도 모두 설정해 주고, 우측 하단의 Save를 누르면 방화벽의 네트워크 설정은 끝난다.
방화벽의 네트워크 설정이 완료되었다. 추가로, 방화벽이 NAT 역할까지 해 줘야 하기 때문에, 하단의 IPv4 Options인 NAT 트래픽을 설정해 준다.
이렇게 방화벽 네트워크 설정이 완료되었다.
